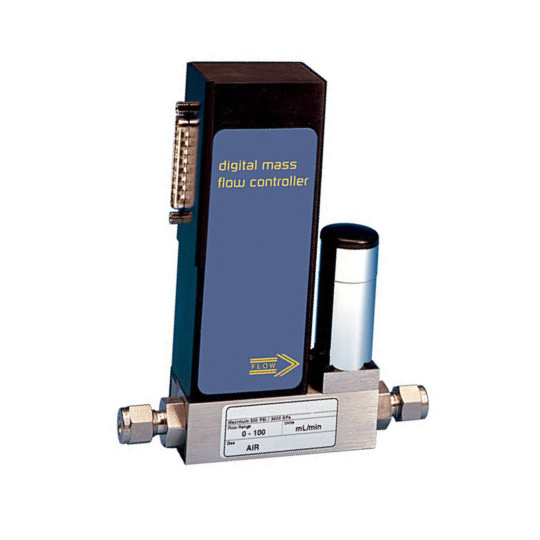

Bộ điều khiển lưu lượng FMA6504ST

Bộ điều khiển lưu lượng kỹ thuật số điều khiển bằng vi xử lý cho phép lập trình, ghi lại và phân tích tốc độ dòng khí khác nhau bằng máy tính thông qua giao diện RS-485 (có sẵn RS-232 tùy chọn). Bộ điều khiển có thể được lập trình cho các chức năng điều khiển khác nhau bao gồm điểm đặt lưu lượng, bộ tổng, bộ tổng dừng, bộ tổng đọc, bộ tổng từ lưu lượng đặt trước, dừng ở tổng đặt trước, điểm 0 tự động, v.v.

Nguyên lý hoạt động

Khí đo được chia thành hai đường dòng chảy tầng, một đường đi qua ống dẫn dòng chính và đường kia đi qua ống cảm biến mao quản. Cả hai ống dẫn dòng đều được thiết kế để đảm bảo dòng chảy tầng và do đó, tỷ lệ tốc độ dòng chảy của chúng là không đổi. Hai cuộn dây cảm biến nhiệt độ chính xác trên ống cảm biến được làm nóng và khi dòng chảy diễn ra, khí sẽ mang nhiệt từ cuộn dây ngược dòng đến cuộn dây xuôi dòng. Sự chênh lệch nhiệt độ thu được tỷ lệ thuận với sự thay đổi điện trở của cuộn dây cảm biến. Thiết kế cầu Wheatstone được sử dụng để giám sát gradient điện trở phụ thuộc nhiệt độ trên cuộn dây cảm biến tỷ lệ tuyến tính với tốc độ dòng chảy tức thời. Đầu ra của cầu Wheatstone được chuyển đổi sang định dạng kỹ thuật số bằng bộ chuyển đổi tương tự sang kỹ thuật số 12 Bit. Bộ vi xử lý tích hợp và bộ nhớ không biến đổi lưu trữ tất cả các hệ số hiệu chuẩn và điều khiển trực tiếp van điện từ tỷ lệ. Hệ thống điều khiển vòng kín kỹ thuật số liên tục so sánh khối lượng đầu ra với tốc độ dòng đã chọn. Những sai lệch so với điểm đặt được điều chỉnh bằng cách điều chỉnh van bù, bằng thuật toán PID do đó duy trì các thông số lưu lượng mong muốn với độ chính xác cao. Tín hiệu đầu ra từ 0 đến 5 Vdc hoặc 4 đến 20 mA được tạo ra cho biết tốc độ dòng chảy dựa trên khối lượng phân tử của khí đo.

Giao diện Giao

diện kỹ thuật số hoạt động thông qua RS485 (RS232 tùy chọn) và cung cấp quyền truy cập vào dữ liệu nội bộ hiện hành bao gồm ĐIỂM CÀI ĐẶT LƯU LƯỢNG, LƯU LƯỢNG THỰC TẾ, ĐIỀU CHỈNH ZERO và ĐIỀU CHỈNH BẢNG TUYẾN TÍNH. Giao diện analog cung cấp đầu vào và đầu ra 0 đến 5 Vdc, 0 đến 10 Vdc và 4 đến 20 mA.

Auto Zero

FMA6500 tự động vô hiệu hóa độ lệch zero của cảm biến bất cứ khi nào điểm đặt lưu lượng dưới 2% toàn thang đo. Để đáp ứng tính năng này, van điều khiển phải đóng hoàn toàn trong điều kiện đó. Các quy định được thực hiện để vô hiệu hóa, buộc hoặc lưu trữ số 0 tự động hiện tại thông qua các lệnh kỹ thuật số.

Totalizer

Phần sụn cho FMA6500 cung cấp các chức năng để đăng ký tổng lượng khí. Tổng khối lượng khí được tính bằng cách tích phân tốc độ dòng khí thực tế theo thời gian. Các lệnh giao diện kỹ thuật số được cung cấp để: SET bộ tổng về ZERO; START/STOP tổng hợp lưu lượng; ĐỌC bộ tổng; BẮT ĐẦU bộ tổng ở lưu lượng đặt trước DỪNG lưu lượng ở lưu lượng tổng đặt trước.

Hiệu chuẩn nhiều loại khí

FMA6500 có khả năng lưu trữ dữ liệu hiệu chuẩn chính cho tối đa 10 loại khí. Tính năng này cho phép hiệu chuẩn cùng một DFC cho nhiều loại khí trong khi vẫn duy trì độ chính xác định mức trên từng loại khí.

Hệ số chuyển đổi

Hệ số chuyển đổi cho tối đa 256 loại khí được lưu trữ trong FMA6500. Hệ số chuyển đổi có thể được áp dụng cho bất kỳ hiệu chuẩn khí nào trong số mười hiệu chuẩn khí thông qua các lệnh giao diện kỹ thuật số.

Cảnh báo lưu lượng

Lưu lượng khí cao và thấp Giới hạn ALARM được lập trình bằng giao diện kỹ thuật số. Các điều kiện cảnh báo được báo cáo qua giao diện kỹ thuật số hoặc có thể kích hoạt các đầu ra đóng tiếp điểm.

Luồng có thể lập trình

Phần mềm OMEGA hỗ trợ các chế độ luồng có thể lập trình, cho phép thực hiện lập trình tùy chỉnh lên đến mười bước. Các cấu hình luồng khác nhau bao gồm các chế độ tăng và giảm tuyến tính hóa.

Autotune

Chức năng AUTOTUNE cho phép FMA6500 tự động tối ưu hóa phản ứng điều khiển cho khí trong điều kiện quy trình thực tế. Trong quá trình AUTOTUNE, thiết bị sẽ điều chỉnh mức tăng PID để đáp ứng bước tối ưu và xác định các đặc tính chính của van điều khiển (chỉ khả dụng trên các thiết bị có lưu lượng tối đa dưới 80 L/phút).

Đóng liên hệ

Hai bộ đầu ra rơle tiếp điểm khô được cung cấp để kích hoạt thiết bị do người dùng cung cấp. Chúng được lập trình thông qua giao diện kỹ thuật số sao cho rơle có thể được thực hiện để chuyển đổi khi xảy ra sự kiện cụ thể (ví dụ: khi vượt quá giới hạn cảnh báo lưu lượng thấp hoặc cao hoặc khi bộ tổng đạt đến giá trị được chỉ định). Phương tiện

ghi đè van

được cung cấp để buộc van điều khiển mở hoàn toàn (thanh lọc) hoặc đóng hoàn toàn thông qua giao diện analog hoặc kỹ thuật số.

Tự chẩn đoán Bất

cứ khi nào cấp nguồn lần đầu tiên, FMA6500 sẽ chạy một loạt KIỂM TRA CHẨN ĐOÁN TỰ ĐỘNG để đảm bảo rằng thiết bị ở điều kiện hoạt động tối ưu.

Đơn vị kỹ thuật

Điểm đặt lưu lượng, lưu lượng khí đo được và dữ liệu tổng hợp liên quan được chia tỷ lệ trực tiếp trong các đơn vị kỹ thuật thông qua các lệnh giao diện kỹ thuật số. Các đơn vị đo sau được hỗ trợ: % của FS, mL/phút, mL/giờ, scfm, scfh, sL/phút, sL/giờ, lbs/giờ, lbs/phút và một đơn vị đo do người dùng xác định.

Độ toàn vẹn

rò rỉ tối đa 1 x 10-9 sml/giây Helium ra môi trường bên ngoài.

Nguồn điện cân bằng

FMA6500 hoạt động ở mức ±15 Vdc. Các yêu cầu hiện tại đối với nguồn điện dương và âm được cân bằng sao cho dòng điện trong kết nối chung của nguồn điện được giảm thiểu. Công suất tiêu thụ tối đa là 13,5 watt ở ±15 Vdc.
