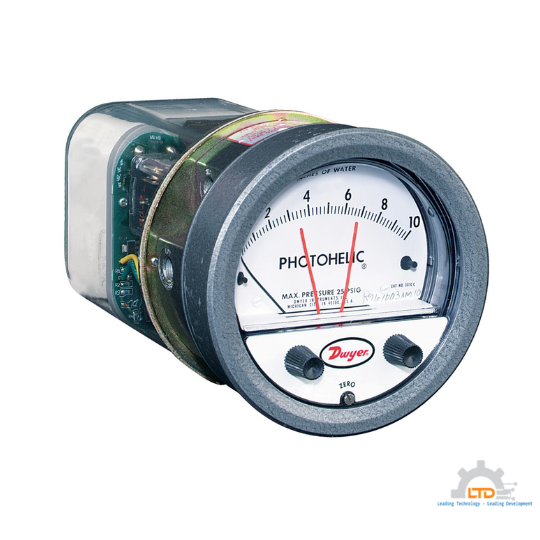

Đồng hồ đo áp suất A3002AV

Thông số kỹ thuật của GAGE

Dịch vụ: Không khí và các loại khí không cháy, tương thích

Vật liệu ướt: Tham khảo Nhà máy

Độ chính xác: ±2% FS ở 70°F (21,1°C); ±3% ở mẫu -0 và ±4% ở mẫu -00

Giới hạn áp suất: -20" Hg đến 25 psig (-0,677 đến 1,72 bar); Tùy chọn MP: 35 psig (2,41 bar); Tùy chọn HP: 80 psig (5,52 bar)

Giới hạn nhiệt độ:

20 đến 120°F (-6,67 đến 48,9°C)

-20 đến 120°F (-28 đến 48,9°C) với tùy chọn nhiệt độ thấp

Kết nối quy trình: NPT cái 1/8"

Kích cỡ: Mặt đồng hồ 4" (101,6 mm), đường kính ngoài 5" (127 mm) x 8-1/4" (209,55 mm)

Cân nặng: 4 pound (1,81 kg)

Thông số kỹ thuật chuyển đổi

Loại công tắc: Mỗi điểm đặt có 2 rơ le Form C (DPDT)

Khả năng lặp lại: ±1% của FS

Xếp hạng điện: 10 A ở 28 VDC, 10 A ở 120, 240 VAC

Kết nối điện: Đầu nối vít, chỉ sử dụng dây dẫn bằng đồng ở nhiệt độ 167°F (75°C)

Yêu cầu về nguồn điện:

Nguồn điện 120 VAC, 50/60 Hz

240 VAC và 24 VAC tùy chọn

Hướng lắp đặt: Màng chắn ở vị trí thẳng đứng, tham khảo nhà máy để biết các hướng vị trí khác

Điều chỉnh điểm đặt: Núm điều chỉnh trên mặt

Sự tuân thủ: CE, CSA, UL
