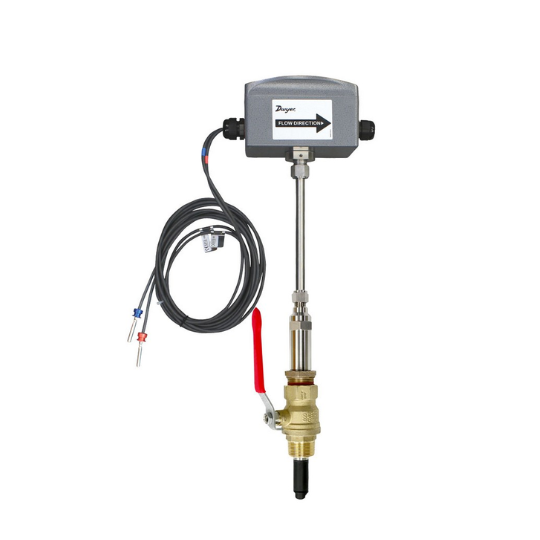

Bộ truyền lưu lượng IEF-LN-CND-COM

Thông số kỹ thuật

Dịch vụ

• Tương thích: Chất lỏng sạch hoặc bẩn không có lớp phủ, dẫn điện.
• Phạm vi: 0 đến 20 ft/giây (0 đến 6 m/giây).

Vật liệu ướt

• Thân/phụ kiện: 316SS
• Điện cực: 316SS
• Nắp điện cực: Polymer/Polystyrene
• Vòng đệm chữ O: Silicon

Độ chính xác

• Đơn vị độ chính xác cao: ±0,5% giá trị đọc ở vận tốc hiệu chuẩn; ±1% giá trị đọc từ 2 đến 20 ft/s (0,6 đến 6 m/s); ±0,02 ft/s (±0,006 m/s) ở < 2 ft/s (0,6 m/s).
• Đơn vị độ chính xác tiêu chuẩn: ±1% FS.

Giới hạn nhiệt độ

• Nhiệt độ môi trường: -20 đến 160°F (-29 đến 71°C)
• Xử lý: 15 đến 250°F (-9 đến 121°C)
• Bảo quản: -40 đến 185°F (-40 đến 85°C)

Kết nối quy trình

• NPT hoặc BSPT: 1" với tùy chọn van bi cổng đầy đủ.

Giới hạn áp suất

• Áp suất: 400 psi (27,6 bar) @ 100°F (37,8°C).

Giảm áp suất

• Giảm áp suất: < 0,1 psi ở tốc độ 12 ft/s trong ống 4" (101,6 mm) và lớn hơn.

Đầu ra

• Analog: 4-20 mA, 0-5 V, 0-10 V hoặc 2-10 V (có thể lựa chọn hiển thị).
• Xung/Tần số: Xung đỉnh 0-15 V, 0 đến 500 Hz hoặc xung đầu ra có thể mở rộng (có thể lựa chọn hiển thị).
• Báo động:
  • Phát hiện đường ống rỗng hoặc vận tốc tối thiểu/tối đa (có thể lựa chọn hiển thị).
  • Chỉ báo đầu ra dòng chảy ngược.

Yêu cầu về nguồn điện

• Nguồn điện: 12 đến 42,4 VDC, .25 A ở 24 VDC; 12 đến 36 VAC.

Kết nối điện

• Khối đầu cuối: Có thể tháo rời, kết nối ống dẫn NPT cái 1/2" có thể lựa chọn kiểu, ống nối PG 16 hoặc ống nối PG 16 với (2) cáp plenum 9 lõi dài 10 ft (3 m) có định mức 22 AWG, chiều dài cáp phụ kiện lên đến 200 ft (61 m) tùy chọn.

Trưng bày

• Màn hình: LCD đồ họa 2" (5,08 cm) x 2" (5,08 cm) có đèn nền.

Độ dẫn điện

• Độ dẫn điện: >20 microsiemens.

Vật liệu bao bọc

• Nhôm đúc: Phủ sơn tĩnh điện.

Xếp hạng vỏ bọc

• NEMA 6P (IP68): Mẫu không có màn hình.
• NEMA 4X (IP66): Tùy chọn LCD.

Truyền thông (Tùy chọn COM)

• Giao thức: BACnet MS/TP hoặc Modbus® RTU (mặc định bị vô hiệu hóa, có thể lựa chọn hiển thị).
• Tốc độ truyền dữ liệu: 9600, 19200, 38400, 57600, 76800 hoặc 115200 bps (có thể lựa chọn hiển thị).
• Tải thiết bị: Tải trọng 1/8 đơn vị.
