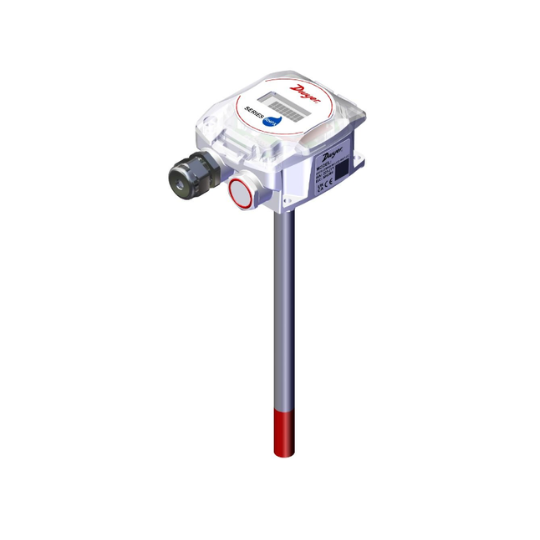

Bộ truyền độ ẩm và nhiệt độ RHPX-2LHA0-00

Thông số kỹ thuật

Phạm vi đo độ ẩm: 0% đến 100%

Phạm vi đo nhiệt độ: -40 °C đến 60 °C (-40 °F đến 140 °F)

Độ chính xác của cảm biến:

Độ ẩm: ±2% hoặc ±3% ở 10% - 90% RH và 25 °C (77 °F)

Nhiệt độ, khoảng cách dải trạng thái rắn: ±0,9°F ở 77°F (±0,5°C ở 25°C)

Nhiệt độ, nhiệt điện trở: ±0,2°C ở 25°C (±0,36°F ở 77°F) (chỉ dành cho kiểu máy tương tự)

Nhiệt độ, RTD: DIN Lớp B; ±0,3°C ở 0°C (±0,54°F ở 32°F) (chỉ dành cho các mẫu tương tự)

Nghị quyết:

Độ ẩm tương đối: 0,1%

Nhiệt độ: 0,1°F/°C

Độ ẩm tuyệt đối: 0,1 g/m³

Đầu ra tương tự:

Độ ẩm: 4-20 mA hoặc 0-5 V DC, 0-10 V DC ở mức tối đa 5 mA, có thể lựa chọn tại chỗ

Nhiệt độ: 4-20 mA hoặc 0-5 V DC, 0-10 V DC ở mức tối đa 5 mA, có thể lựa chọn tại chỗ

Cảm biến nhiệt độ thụ động:

Loại II và III: Khoảng cách dải trạng thái rắn

Đường cong A, B và F: Nhiệt điện trở

Đường cong D và E: RTD bạch kim DIN 385, Balco 1K (chỉ dành cho các mẫu tương tự, tính khả dụng phụ thuộc vào cấu hình cảm biến)

Truyền thông mạng:

Giao thức: BACnet MS/TP hoặc Modbus® RTU (chỉ dành cho các model giao tiếp)

Tốc độ BAUD hỗ trợ: 9600, 19200, 38400, 57600, 76800, 115200 (chỉ dành cho các mẫu giao tiếp)

Tải trọng kết thúc: 120 Ω (chỉ dành cho các mẫu giao tiếp)

Phạm vi nhiệt độ hoạt động:

Không có màn hình LCD: -40°C đến 60°C (-40°F đến 140°F)

Có màn hình LCD: -20°C đến 60°C (-4°F đến 140°F)

Yêu cầu về nguồn điện:

Mô hình truyền thông: 14 đến 35 V DC hoặc 10 đến 32 V AC

Mô hình tương tự: 4-20 mA: 10 đến 35 V DC; Vout: 15 đến 35 V DC hoặc 15 đến 29 V AC

Kết nối dây: Khối đầu cuối có thể tháo rời

Đầu vào điện: Ren NPS 1/2˝, bao gồm cả ống nối cáp

Cảm biến độ ẩm: Polymer điện dung

Vật liệu bao bọc: Tiêu chuẩn UL94 V-0

Xếp hạng vỏ bọc: IP66

Màn hình tùy chọn: Hai dòng ký tự chữ và số với tám ký tự trên mỗi dòng

Cân nặng:

Ống dẫn: 198,4 g (0,44 lb)

Giá treo tường: 170 g (0,38 lb)

Vỏ lớn: 340,2 g (0,75 lb)

Vỏ lớn có tấm chắn bức xạ: 1247,4 g (2,75 lb)

Nhiệt độ lưu trữ:

Không có màn hình LCD: -40°C đến 70°C (-40°F đến 158°F)

Có màn hình LCD: -30°C đến 70°C (-22°F đến 158°F)

Tính toán bổ sung:

Độ ẩm tuyệt đối: (0 đến 50) g/m³ hoặc (0 đến 3000) lb/mmcf

Điểm sương: -75°C đến 60°C (-102°F đến 140°F)

Nhiệt lượng: (-40 đến 411) kJ/kg hoặc (-17 đến 177) Btu/lb

Sự tuân thủ: BTL, CE, UL 2043, UL-60335-2-40*
