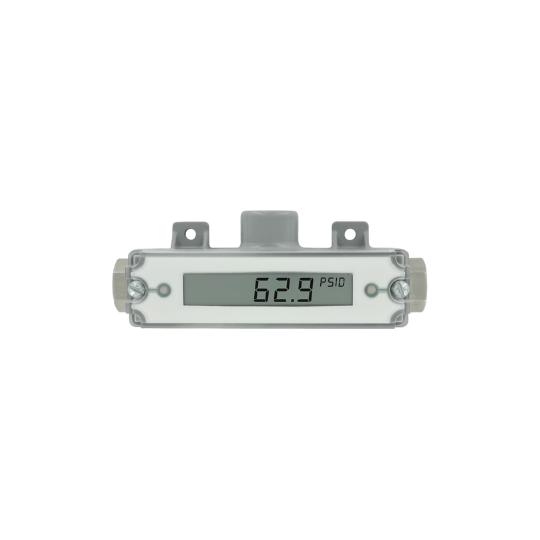

Bộ truyền áp suất chênh lệch 629C-02-CH-P2-E5-S3

Bộ truyền áp suất chênh lệch ướt/ướt Series 629C theo dõi chênh lệch áp suất của không khí và các loại khí và chất lỏng tương thích với độ chính xác 0,5%. Thiết kế sử dụng cảm biến áp suất kép chuyển đổi các thay đổi áp suất thành tín hiệu đầu ra chuẩn 4 đến 20 mA hoặc điện áp có thể lựa chọn tại hiện trường. Thể tích bên trong nhỏ và các bộ phận chuyển động tối thiểu mang lại khả năng phản hồi và độ tin cậy đặc biệt. Khối đầu cuối cũng như nút điều chỉnh về số không có thể dễ dàng truy cập bên dưới nắp trên. Series 629C, với các cảm biến từ xa tùy chọn được lắp đặt tại nhà máy, được kết nối với thiết bị thông qua cáp bọc thép hoặc có vỏ bọc và có chiều dài 10 và 20 feet. Việc lắp đặt đơn giản hơn nhiều, giúp giảm chi phí nhân công và vật liệu so với lắp đặt đường ống đồng truyền thống và không cần ống phân phối van. Dòng sản phẩm 629C có cấu trúc NEMA 4X (IP66) chắc chắn, cũng có sẵn màn hình LCD tích hợp để theo dõi dữ liệu cục bộ và tùy chọn cảm biến từ xa.

Thông số kỹ thuật

Dịch vụ: Các loại khí và chất lỏng tương thích.

Vật liệu ướt:

Không có van: 316, 316L SS.

Các bộ phận tiếp xúc với nước bổ sung có tùy chọn van: Buna-N, mỡ silicon, PTFE, đồng thau 360, đồng và đồng trùng hợp gia cố.

Sự chính xác: ±0,5% FS (bao gồm độ tuyến tính, độ trễ và khả năng lặp lại).

Sự ổn định: ±1% FS/năm.

Giới hạn nhiệt độ: 0 đến 200°F (-18 đến 93°C).

Giới hạn nhiệt độ bù: 0 đến 175°F (-18 đến 79°C).

Giới hạn áp suất: Xem biểu đồ trên trang danh mục.

Hiệu ứng nhiệt: Trung bình 0,04%/°F (0,072%/°C) (bao gồm giá trị không và khoảng cách).

Yêu cầu về nguồn điện:

2 dây: 10 đến 35 VDC.

3 dây: 13 đến 35 VDC hoặc cách ly 16 đến 33 VAC (được bảo vệ chống phân cực ngược).

Tín hiệu đầu ra:

2 dây: 4 đến 20 mA.

3 dây: Có thể lựa chọn tại chỗ 0 đến 5, 1 đến 5, 0 đến 10 hoặc 2 đến 10 VDC.

Số không và đơn vị: Nhấn nút bên trong vỏ ống dẫn.

Thời gian phản hồi: 400 mili giây.

Điện trở vòng lặp:

Dòng điện đầu ra: 0 đến 1250 Ω (tối đa), Rmax = 50(Vps-10).

Điện áp đầu ra: Điện trở tải tối thiểu = 5 kΩ.

Tiêu thụ hiện tại: 28 mA (tối đa).

Kết nối điện: Khối đầu cuối có thể tháo rời; ống dẫn NPT cái 1/2".

Kết nối quy trình: NPT đực hoặc cái 1/4".

Trưng bày: Màn hình LCD 4-1/2 chữ số tùy chọn có thể gắn thêm.

Xếp hạng vỏ bọc: Được thiết kế để đáp ứng tiêu chuẩn NEMA 4X (-RS duy trì tiêu chuẩn NEMA 4X trên cảm biến và vỏ máy).

Hướng lắp đặt: Không nhạy cảm với vị trí.

Cân nặng:

629C-XX-CH: 10,1 oz (286 g).

629C-XX-R2-P1-E5-XX: 2,3 lbs (1,04 kg).

629C-XX-R6-P1-E5-XX: 4,55 lbs (2,06 kg).
